Программируемый генератор серий импульсов

?

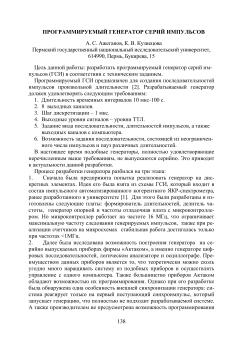

ПРОГРАММИРУЕМЫЙ ГЕНЕРАТОР СЕРИЙ ИМПУЛЬСОВ
А. С. Ажеганов, К. В. Кузнецова
Пермский государственный национальный исследовательский университет,
614990, Пермь, Букирева, 15
Цель данной работы: разработать программируемый генератор серий импульсов (ГСИ) в соответствии с техническим заданием.
Программируемый ГСИ предназначен для создания последовательностей
импульсов произвольной длительности [2]. Разрабатываемый генератор
должен удовлетворять следующим требованиям:
1. Длительность временных интервалов 10 мкс-100 с.
2. 8 выходных каналов.
3. Шаг дискретизации – 1 мкс.
4. Выходные уровни сигналов – уровни ТТЛ.
5. Задание вида последовательности, длительностей импульсов, а также
выходных каналов с компьютера.
6. Возможность задания последовательности, состоящей из неограниченного числа импульсов и пауз различных длительностей.
В настоящее время подобные генераторы, полностью удовлетворяющие
перечисленным выше требованиям, не выпускаются серийно. Это приводит
к актуальности данной разработки.
Процесс разработки генератора разбился на три этапа:
1.
Сначала была предпринята попытка реализовать генератор на дискретных элементах. Идея его была взята из схемы ГСИ, который входит в
состав импульсного автоматизированного когерентного ЯКР-спектрометра,
ранее разработанного в университете [1]. Для этого были разработаны и изготовлены следующие платы: формирователь длительностей, делитель частоты, генератор опорной и частоты отладочная плата с микроконтроллером. Но микроконтроллер работает на частоте 16 МГц, что ограничивает
максимальную частоту следования генерируемых импульсов, также при реализации счетчиков на микросхемах стабильная работа достигалась только
при частотах
