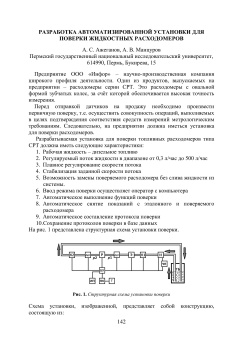

Разработка автоматизированной установки для поверки жидкостных расходомеров

?
РАЗРАБОТКА АВТОМАТИЗИРОВАННОЙ УСТАНОВКИ ДЛЯ
ПОВЕРКИ ЖИДКОСТНЫХ РАСХОДОМЕРОВ
А. С. Ажеганов, А. В. Манцуров
Пермский государственный национальный исследовательский университет,
614990, Пермь, Букирева, 15
Предприятие ООО «Инфор» – научно-производственная компания
широкого профиля деятельности. Один из продуктов, выпускаемых на
предприятии – расходомеры серии СРТ. Это расходомеры с овальной
формой зубчатых колес, за счѐт которой обеспечивается высокая точность
измерения.
Перед отправкой датчиков на продажу необходимо произвести
первичную поверку, т.е. осуществить совокупность операций, выполняемых
в целях подтверждения соответствия средств измерений метрологическим
требованиям. Следовательно, на предприятии должна иметься установка
для поверки расходомеров.
Разрабатываемая установка для поверки топливных расходомеров типа
СРТ должна иметь следующие характеристики:
1. Рабочая жидкость – дизельное топливо
2. Регулируемый поток жидкости в диапазоне от 0,3 л/час до 500 л/час
3. Плавное регулирование скорости потока
4. Стабилизация заданной скорости потока
5. Возможность замены поверяемого расходомера без слива жидкости из
системы.
6. Ввод режима поверки осуществляет оператор с компьютера
7. Автоматическое выполнение функций поверки
8. Автоматическое снятие показаний с эталонного и поверяемого
расходомера
9. Автоматическое составление протокола поверки
10.Сохранение протоколов поверки в базе данных
На рис. 1 представлена структурная схема установки поверки.

Рис. 1. Структурная схема установки поверки

Схема установки,
состоящую из:

изображенной,

представляет

142

собой

конструкцию,
