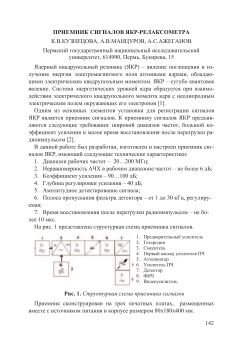

ПРИЕМНИК СИГНАЛОВ ЯКР-РЕЛАКСОМЕТРА К.В.КУЗНЕЦОВА, А.В.МАНЦУРОВ, А.С.АЖЕГАНОВ Пермский государственный национальный исследовательский университет, 614990, Пермь, Букирева, 15 Ядерный квадрупольный резонанс (ЯКР) – явление поглощения и излучения энергии электромагнитного поля атомными ядрами, обладающими электрическим квадрупольным моментом. ЯКР – сугубо квантовое явление. Система энергетических уровней ядра образуется при взаимодействии электрического квадрупольного момента ядра с неоднородным электрическим полем окружающих его электронов [1]. Одним из основных элементов установки для регистрации сигналов ЯКР является приемник сигналов. К приемнику сигналов ЯКР предъявляются следующие требования: широкий диапазон частот, большой коэффициент усиления и малое время восстановления после перегрузки радиоимпульсом [2]. В данной работе был разработан, изготовлен и настроен приемник сигналов ЯКР, имеющий следующие технические характеристики: 1. Диапазон рабочих частот – 20…200 МГц; 2. Неравномерность АЧХ в рабочем диапазоне частот – не более 6 дБ; 3. Коэффициент усиления – 90…100 дБ; 4. Глубина регулировки усиления – 40 дБ; 5. Амплитудное детектирование сигнала; 6. Полоса пропускания фильтра детектора – от 1 до 30 кГц, регулируемая; 7. Время восстановления после перегрузки радиоимпульсом – не более 10 мкс. На рис. 1 представлена структурная схема приемника сигналов. 1. 2. 3. 4. 5. 6. 7. 8. 9. Предварительный усилитель Гетеродин Смеситель Первый каскад усилителя ПЧ Аттенюатор Усилитель ПЧ Детектор ФНЧ Видеоусилитель Рис. 1. Структурная схема приемника сигналов Приемник сконструирован на трех печатных платах, размещенных вместе с источником питания в корпусе размером 80х180х400 мм. 142
