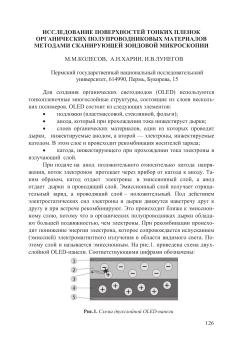

ИССЛЕДОВАНИЕ ПОВЕРХНОСТЕЙ ТОНКИХ ПЛЕНОК ОРГАНИЧЕСКИХ ПОЛУПРОВОДНИКОВЫХ МАТЕРИАЛОВ МЕТОДАМИ СКАНИРУЮЩЕЙ ЗОНДОВОЙ МИКРОСКОПИИ М.М.КОЛЕСОВ, А.Н.ХАРИН, И.В.ЛУНЕГОВ Пермский государственный национальный исследовательский университет, 614990, Пермь, Букирева, 15 Для создания органических светодиодов (OLED) используются тонкопленочные многослойные структуры, состоящие из слоев нескольких полимеров. OLED состоит из следующих элементов: · подложки (пластмассовой, стеклянной, фольги); · анода, который при прохождении тока инжектирует дырки; · слоев органических материалов, один из которых проводит дырки, инжектируемые анодом, а второй — электроны, инжектируемые катодом. В этом слое и происходит рекомбинация носителей заряда; · катода, инжектирующего при прохождении тока электроны в излучающий слой. При подаче на анод положительного относительно катода напряжения, поток электронов протекает через прибор от катода к аноду. Таким образом, катод отдает электроны в эмиссионный слой, а анод отдает дырки в проводящий слой. Эмиссионный слой получает отрицательный заряд, а проводящий слой – положительный. Под действием электростатических сил электроны и дырки движутся навстречу друг к другу и при встрече рекомбинируют. Это происходит ближе к эмиссионному слою, потому что в органических полупроводниках дырки обладают большей подвижностью, чем электроны. При рекомбинации происходит понижение энергии электрона, которое сопровождается испусканием (эмиссией) электромагнитного излучения в области видимого света. Поэтому слой и называется эмиссионным. На рис.1. приведена схема двухслойной OLED-панели. Соответствующими цифрами обозначены: Рис.1. Схема двухслойной OLED-панели 126
